精準控壓，智馭水流 - 匯辰E7 200 Smart PLC恒壓供水解決方案
2025-10-20
Huceen
穩定、恒定的水壓，是現代建筑舒適性、工業生產高效性與農業灌溉均勻性的基本保障。隨著自動化技術普及，傳統供水方式中“能耗高、壓力波動大、設備損耗快”的弊端日益凸顯，恒壓供水系統的智能化升級已成為必然趨勢。
在這一背景下，PID控制算法是實現壓力精準調節的核心。它如同一位不知疲倦的“調壓師”，時刻感知管網壓力，并對水泵進行精細調節。
匯辰E7 200 Smart PLC是如何助力構建反應迅速、穩定可靠的恒壓供水系統
在傳統系統中壓力的細微變化難以感知，容易出現信號不準確、有延遲的情況?？刂茮Q策基于錯誤或滯后的信息，導致調節總是“慢半拍”。

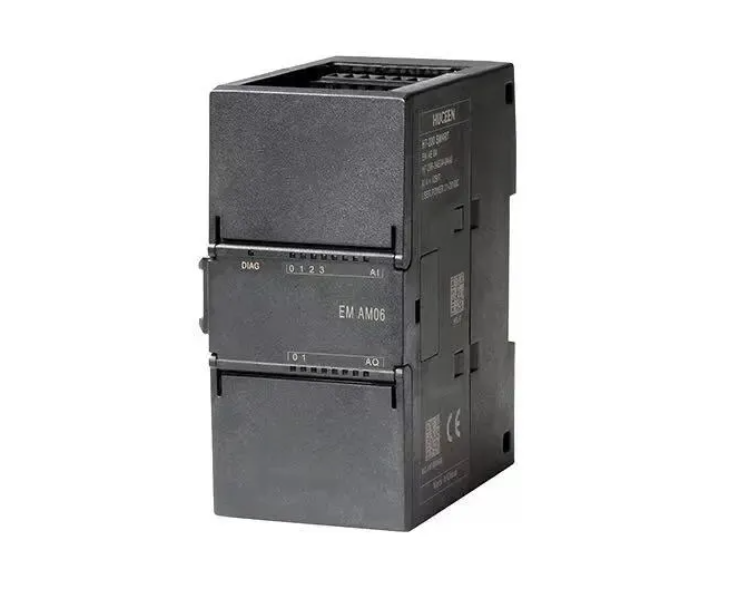

匯辰EM AM06模擬量模塊充當了系統的“火眼金睛”。它能以高分辨率采集傳感器信號，將微小的壓力波動清晰捕獲，為后續的智能決策提供最真實、最及時的數據基礎。
匯辰E系列模塊具備卓越的抗干擾能力，確保在電氣環境復雜的泵房中，采集到的信號依然純凈、穩定，從源頭解決因信號失真導致的誤動作。
以往傳統簡單的啟?？刂迫菀字率顾畨喝?/span>“過山車”，不僅影響用水體驗，同時也會加速設備損耗。

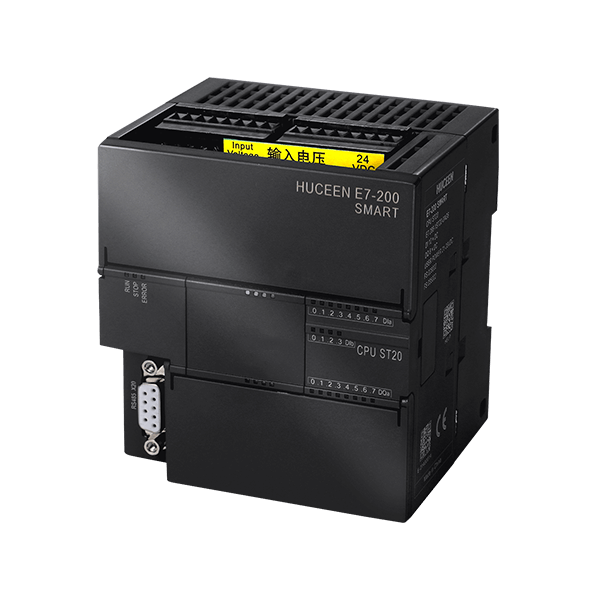

匯辰E7 ST20 CPU內置PID智能算法，能夠?qū)崿F(xiàn)平滑無級調速。比例環節快速響應，積分環節消除靜差，微分環節抑制震蕩，使壓力曲線始終平穩。
匯辰PLC采用自主研發的PID控制塊，整個調試過程簡單便捷，如下圖所示，當TUNING參數設置為1并保持時，程序塊將進行自整定，2-3分鐘后PID自整定結果即可填入相應的引腳。
徹底告別依賴資深工程師“手動試錯’的漫長過程，極大降低了調試門檻與時間成本，讓智能控制真正變得簡單高效！

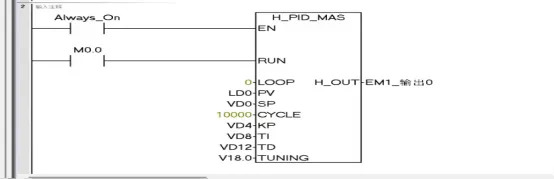

匯辰PID功能程序截圖 運行自整定（設置TUNING=1）
配置PLC的輸入輸出點，定義變量和數據塊。 設置壓力傳感器的量程和分辨率，以及目標壓力值。
通過模擬量輸入通道讀取壓力傳感器的實時數據。 將讀取到的壓力值與設定的目標壓力進行比較，計算偏差。
根據偏差大小和方向，決定是否需要啟動或停止水泵，或者調整變頻器的輸出頻率。 可以采用PID控制算法來實現更精確的壓力調節。PID參數（比例P、積分I、微分D）需根據現場情況進行調試和優化。
設計超時保護、過流保護、欠壓保護等功能，確保系統在異常情況下能夠安全停機并發出報警信號。 記錄故障信息，便于后續分析和處理
使用觸摸屏設計監控畫面，顯示當前壓力、設定壓力、水泵運行狀態等信息。 提供手動控制和自動控制的切換功能，方便用戶根據實際情況進行操作。
在實際應用中，PID參數的整定是關鍵步驟之一，通過匯辰E7系列CPU自帶的PID自整定功能，整定出一組PID參數并不斷微調以達到最佳效果。能夠快速實現恒壓供水的控制,給調試人員節省大量時間的同時有效實現對供水壓力的精準控制。
我們深知，每一臺設備都關乎客戶的穩定生產，每一個系統都承載著對品質的承諾。
匯辰自動化自2015年成立以來，始終致力于幫助客戶成為行業領先者，堅持以穩定可靠的自動化設備控制核心部件及服務賦能每一臺設備，服務每一個行業！
