匯辰E7-200Smart PLC在布袋式除塵器中的應用

什么是布袋式除塵器？

       布袋除塵器就是將濃煙進行有效的收集、處理和利用，改善車間崗位環境，并使排放到大氣中的氣體清潔無害。運用的是過濾機理,當含塵氣流流經濾布時,比濾布空隙大的微粒,由于重力作用沉降或由于慣性作用被濾布擋住;比濾布箜隙小的微粒,由于和濾布發生碰撞或被濾布纖維吸附,而停留在濾布的表面和空隙中，再由吹灰閥動作將吸附在濾布上的灰塵吹落至收塵倉。

設備描述

       布袋式除塵器設備擁有2個倉室，每個倉室包含6個吹灰電磁閥1個氣缸提升閥，1臺增壓空壓機，1臺收塵風機，系統分為手動、定時、壓差三種種吹灰觸發方式。

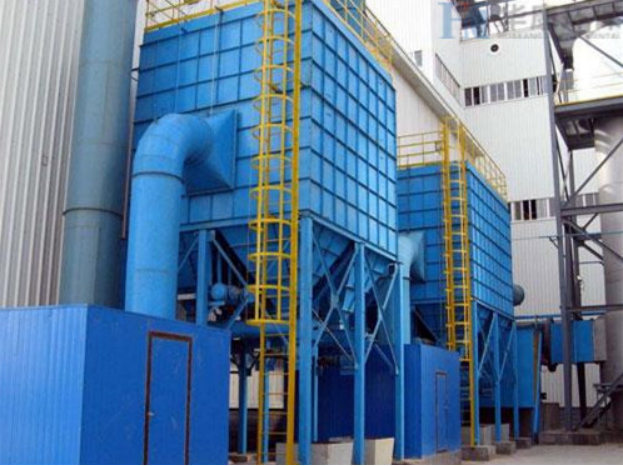

布袋式除塵器

PLC控制系統配置

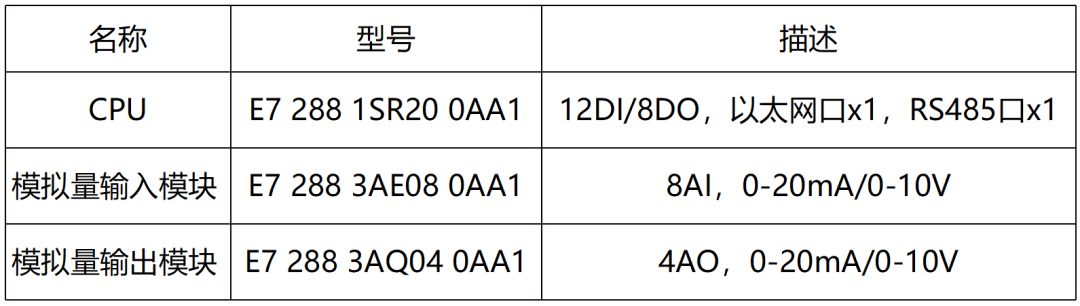

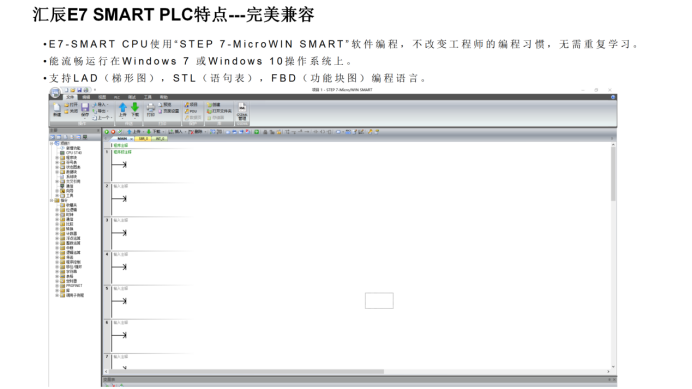

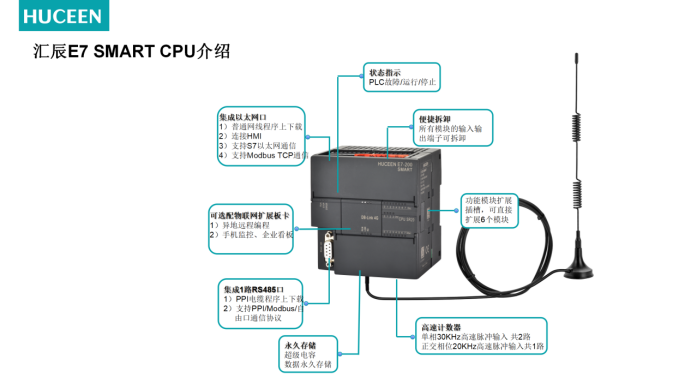

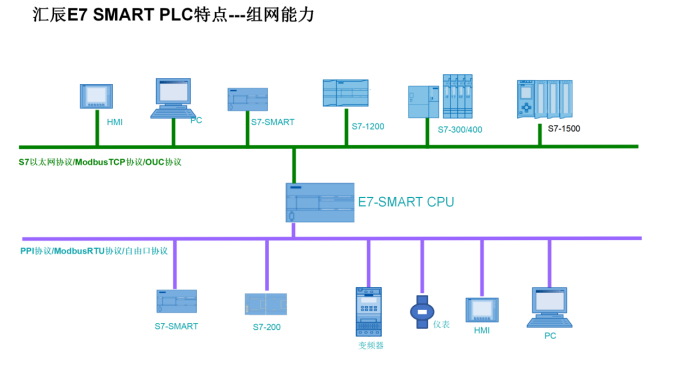

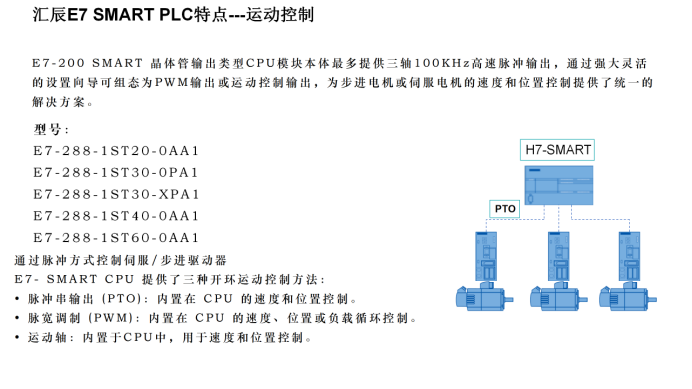

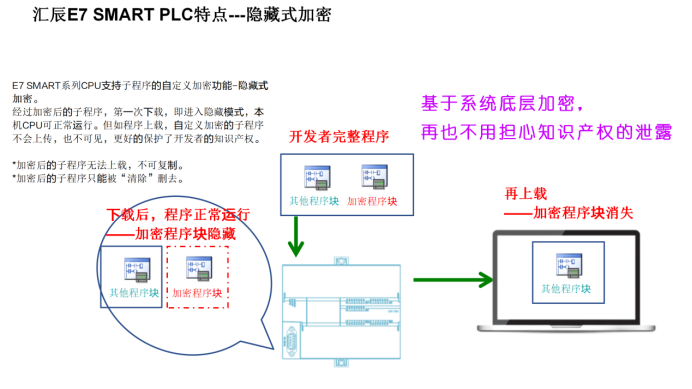

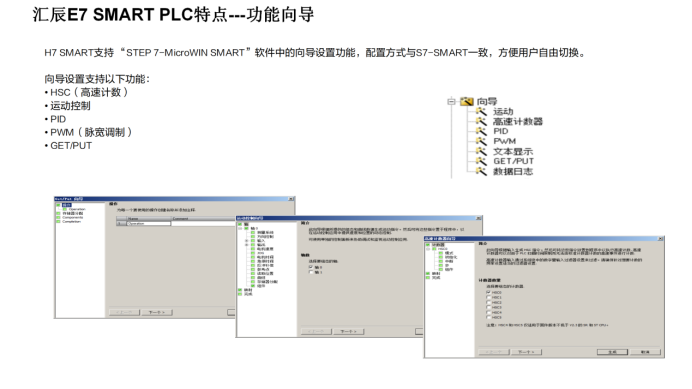

       設備主控系統全部選用匯辰E7-200smartPLC，通過CPU本體RS485通信口與觸摸屏通信，本體的DO控制吹灰電磁閥、提缸電磁閥以及電機的啟停，通過擴展的模擬量輸入模塊分別檢測除塵倉室的壓力與溫度，擴展模擬量輸出模塊控制空壓機與收塵風機的頻率。

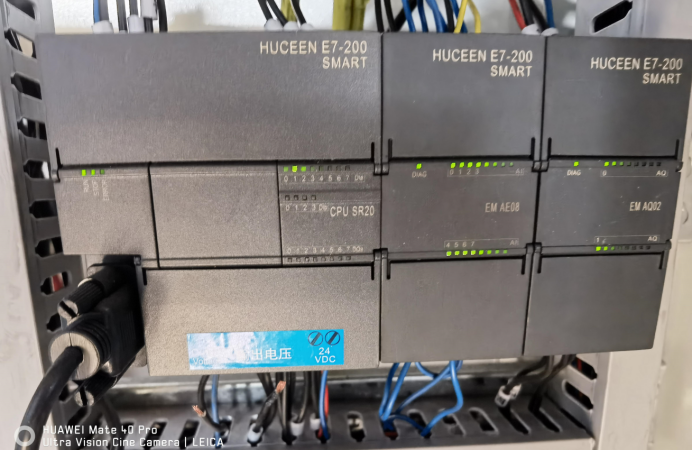

PLC實拍圖

主要功能：

吹灰動作：需要先在觸摸屏提前設定好吹灰參數：氣缸提升時間、噴吹時間、噴吹間隔時間、倉間隔時間以及循環時間。

       開始執行吹灰動作時，從倉1依次執行到倉5，先提升倉1氣缸，根據設定的時間，計時到后，倉室1內的10個吹灰電磁閥根據設定好的“噴吹間隔時間”依次動作，執行結束后，根據倉室間隔時間切換到倉室2，依次執行到倉室5后，根據設定好的“循環時間”，再次進行倉室1吹灰動作。

吹灰模式：

1.手動觸發：有操作員在HMI中點擊按鈕觸發吹灰。

2.定時觸發：根據設定的時間周期性觸發吹灰。

3.壓差觸發：在煙塵管道進風口與出風口安裝壓差傳感器，根據設定的壓差值觸發吹灰。（當灰塵布滿布袋過濾芯時，透風效果降低，會造成煙塵進風口壓力增大）

電器柜實拍圖
