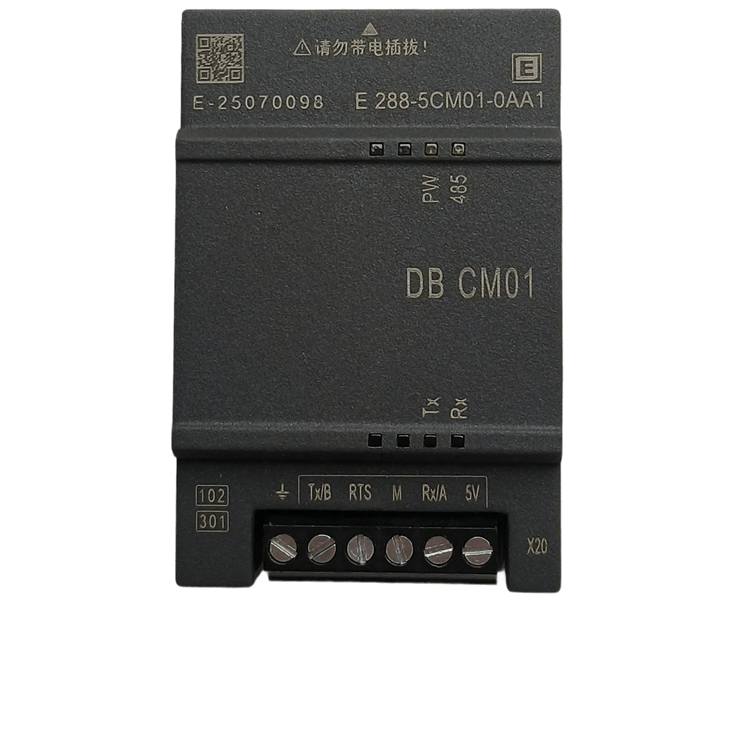

| 型號 | SB CM01 | |
| 訂貨號 | E 288-5CM01-0AA1 | |
| 產品描述 | RS485/232信號板 可支持E7/E5系列CPU 擴展 | |
| 常規 | 尺寸W×H×D | 35×52.2×16mm |
| 重量 | 18.2g | |
| 功耗 | 0.5W | |
| 電流消耗（5V DC） | 50mA | |
| 電流消耗（24V DC） | 不適用 |

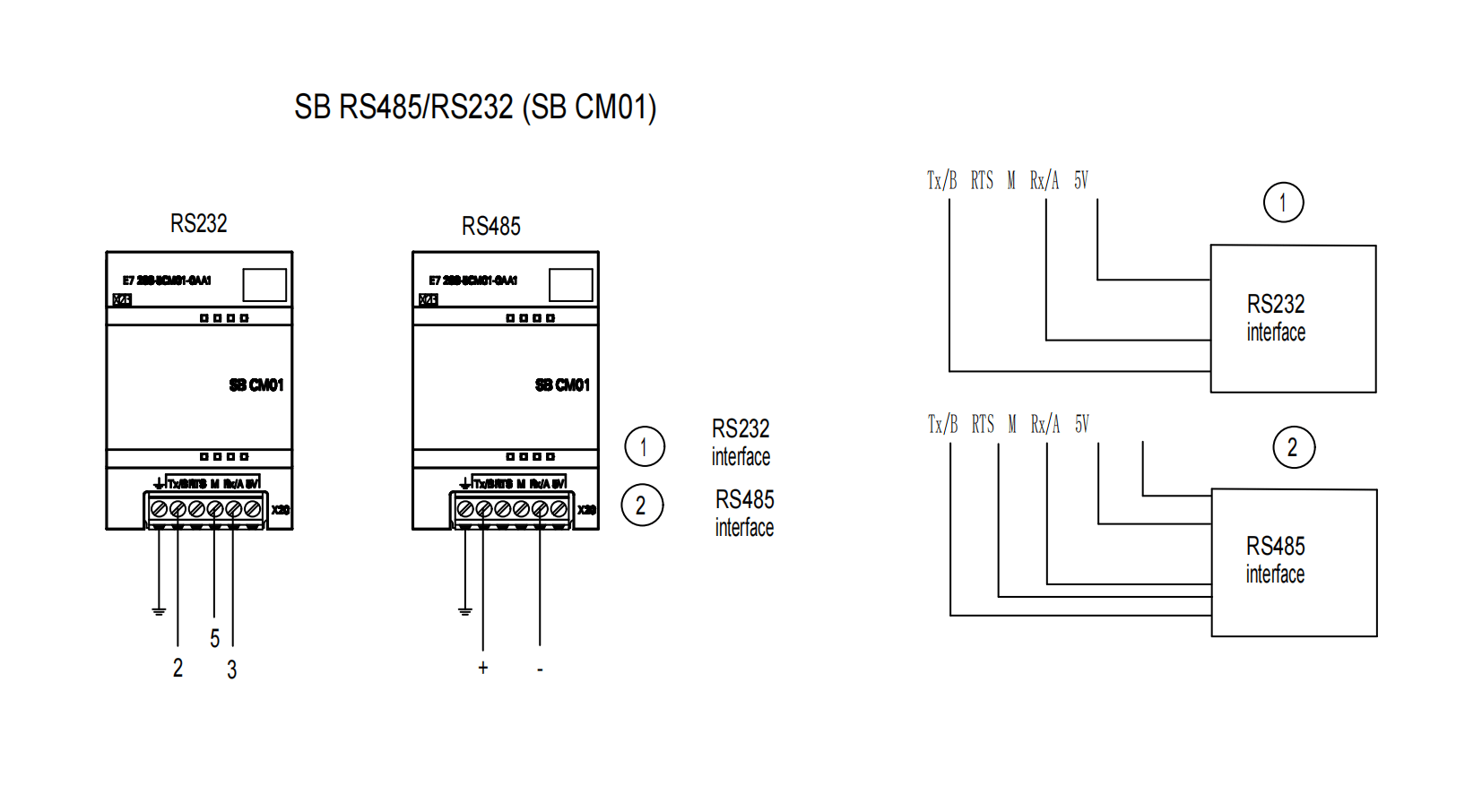

| 發送器和接收器（RS485） | ||
| 共模電壓范圍 | ?7V到+12V,1秒, 3VRMS連續 | |
| 隔離 | ||
| RS485信號與外殼接地 | 無 | |
| RS485信號與CPU邏輯公共端 | 無 | |
電纜長度，屏蔽 | 帶有隔離中繼器：1000m最多187.5Kbps | |
| 不帶有隔離中繼器：50m技術規范 | ||
| 發送器和接收器（RS232） | ||
| 發送器輸出電壓 | RL=3KΩ時，最小+/-5V | |
| 傳送輸出電壓 | +/-15V DC，最大值 | |
| 隔離 | ||
| RS232信號與外殼接地 | 無 | |
| RS232信號與CPU邏輯公共端 | 無 | |
| 電纜長度，屏蔽 | 最長10m | |
