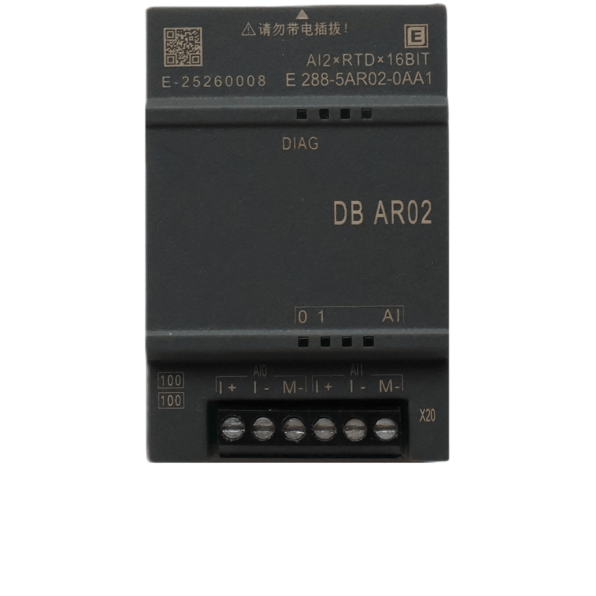

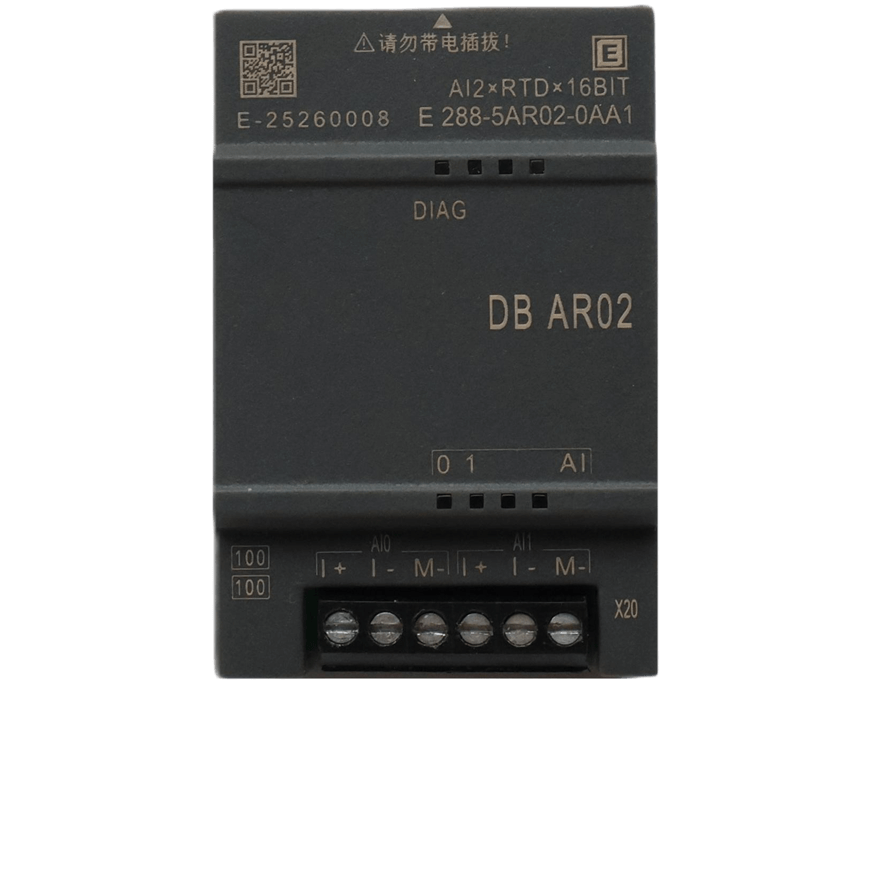

| 型號 | SB AR02 | |
| 訂貨號 | E 288-5AR02-0AA1 | |
| 產品描述 | 兩路RTD輸入采樣信號板, 可支持E7/E5系列CPU 擴展 | |
| 常規 | 尺寸W×H×D | 35×52.2×16mm |
| 重量 | 20g | |
| 電源輸入電流 | 0.4W | |
| 消耗電流 | 70 mA（從DB接口獲?。?/span> |
| 模擬量輸入規范 | ||
| 輸出點數 | 2 | |
| 類型 | 模塊參考 RTD 和 Ω | |
范圍 額定范圍（數據字） 過沖/下沖范圍（數據字） 上溢/下溢（數據字） | 請參見 RTD 傳感器選型表 | |
| 分辨率 | 溫度：0.1 °C/0.1 °F 電壓：15 位 + 符號 | |
| 最大耐壓 | ± 60VDC | |
| 噪聲抑制 | 85 dB (10 Hz/50 Hz/60 Hz/400 Hz) | |
| 共模抑制 | > 120 dB | |
| 輸入阻抗 | ≥ 10 MΩ | |
| 隔離（現場側與邏輯側） | 500 V AC | |
| 通道間隔離 | 0 | |
| 可重復性 | ±0.05% FS | |
| 最大傳感器功耗 | 0.5 m W | |
| 測量原理 | Sigma-Delta | |
| 模塊全通道更新時間 | 1967ms（10Hz抑制） 520ms（50Hz抑制） 470ms（60Hz抑制）270ms（400Hz抑制） | |
| 斷線檢測時間 | 每2秒進行一次斷線檢測，每次需約23ms | |
| 冷端誤差 | ±1.5 °C | |
| 電纜長度（米） | 至傳感器最長 100 m | |
導線電阻（最大） | 10ΩRTD除外：20 Ω 10 Ω RTD：2.7 Ω | |
| 診斷 | 上溢/下溢：√ 斷線：√ | |
| 數據交互規范 | ||
| CPU組態類型 | 5CM01 | |
| CM01配置 | 地址為2，RS485/232任選，波特率19200 bps | |
| RTD 通道數據地址 | 通道0：VW7984 通道1：VW7986 | |
| 與CPU交互方式 | 交互方式：通過PPI協議直接寫入V區 交互時序：每100ms寫入一次，每次寫入2通道共4個字節 | |
