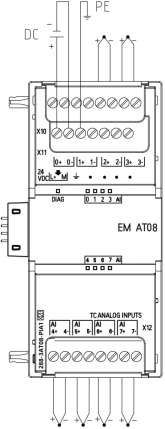

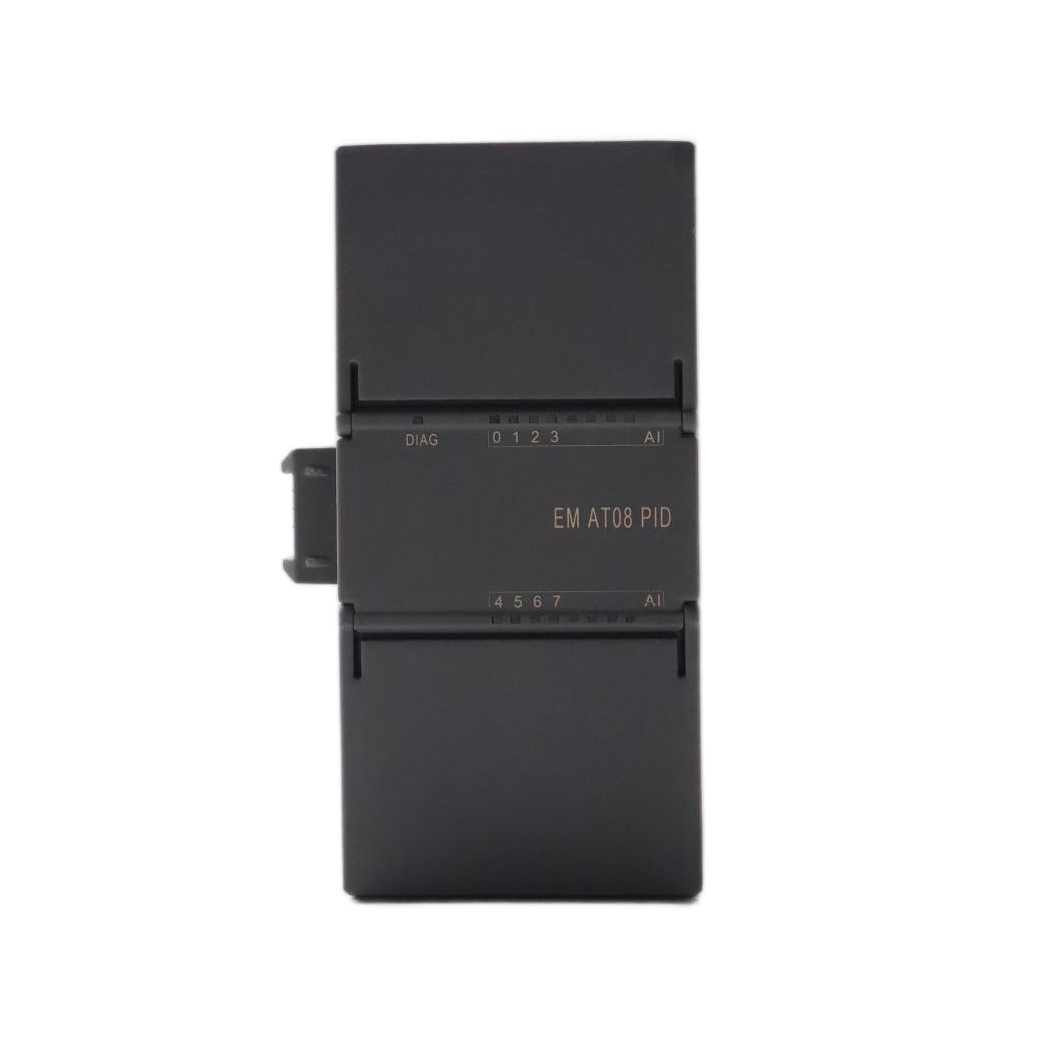

| 型號 | EM AT08 PID | |
| 訂貨號 | E 288-3AT08-PIA1 | |
| 產品描述 | 具有PID功能的8通道熱電偶測溫模塊 | |
| 常規規范 | 尺寸WxHxD（mm） | 47×100×81 |
| 功耗 | 1.5W | |
| 電源輸入電流 | 45mA | |
| 消耗電流（EM 總線） | 80 mA(5 V DC) | |
| 電源輸入電壓 | 20.4-28.8VDC | |
| 電源保護 | 反接保護/超壓保護/欠壓保護 | |
| 組態模塊類型 | 288-7DP01-0AA0（走V區交互） | |
CPU類型支持 | 僅支持E7CPU\S7CPU 當使用E7CPU時必須首先放置在CPU后部\S7CPU支持混搭 |
| 模擬量輸入規范 | ||
| 輸入點數 | 8 | |
| 輸入范圍 | TC類型 S,T,R,E,N,K,J (選擇一種) 電壓范圍：+/- 80 mV | |
| 分辨率 | 溫度：0.1 °C/0.1 °F 電壓：15 位 + 符號 | |
| 最大耐壓 | ± 60VDC | |
| 噪聲抑制 | 對于所選濾波器設置 （10 Hz、50 Hz、60 Hz 或 400 Hz）為 85 dB | |
| 共模抑制 | 120 VAC 時大于 120 dB | |
| 輸入阻抗 | ≥ 10 MΩ | |
| 隔離 | ||
| 現場側與邏輯側 | 500 V AC | |
| 現場側與24 V DC | 500 V AC | |
| 24 V DC 與邏輯側 | 500 V AC | |
| 通道間隔離 | — | |
| 精度 | 請參見熱電偶選型表 | |
| 可重復性 | ±0.05% FS | |
| 測量原理 | Sigma-Delta | |
| 模塊全通道更新時間 | 2420ms（10Hz抑制） 500ms（50Hz抑制） 420ms（60Hz抑制） 280ms（400Hz抑制） | |
| 冷端誤差 | ±1.5 °C | |
| 電纜長度（米） | 至傳感器最長 100 m | |
| 導線電阻 | 最大 100 Ω | |
| 診斷 | ||
| 上溢/下溢 | √ | |
| 斷線（僅限熱電偶輸入） | √ | |
| 24 V DC 低壓 | √ | |
| PID運算規范 | ||
| PID 計算回路 | 8路 | |
| PID 算法 | 模糊適應+多態減速+繼電反饋?zhàn)哉?/span> | |
| 采樣時間 | 可配置（單位為毫秒） | |
| 輸出最小電平脈寬 | 1ms（脈沖輸出頻率最高500Hz） | |
| PID 類型 | P、PI、PD、PID 型 | |
| PID 輸出類型 | 模擬量或 PWM 脈寬控制 | |
PID 輸出極性 | 雙極或單極 | |
PID 輸出級數 | 最多支持兩級串聯 |
