S7-SMART與IM155的通信連接

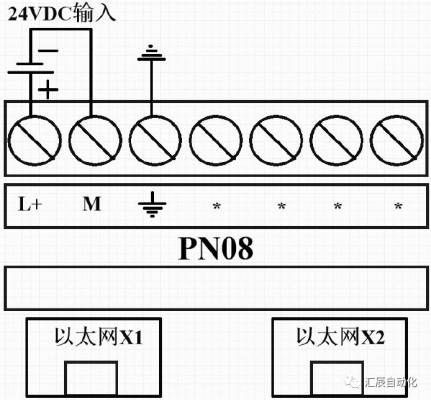

IM155接線圖

下載IM155的GSD文件

https://www.angelacaglia.com.cn/upload/file/1650094576.rar

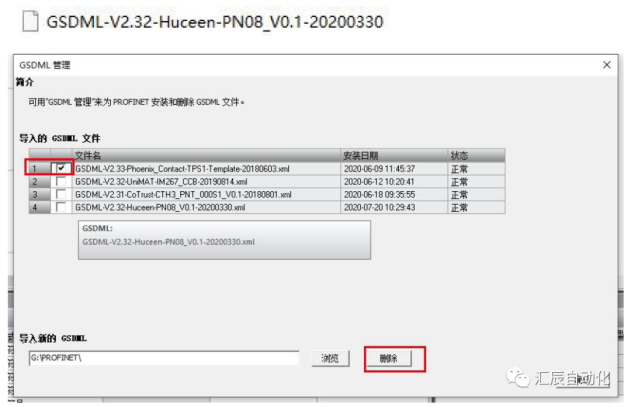

添加GSMDL 文件

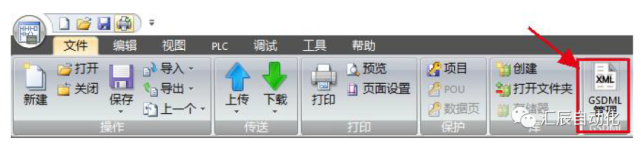

點擊GSDML 管理添加下面的文件

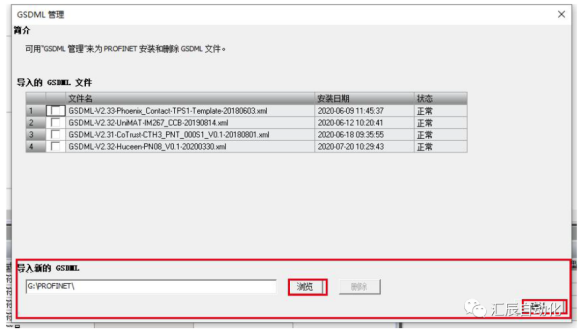

瀏覽選擇下列文件

如需更改選擇要替換的文件刪除之后再進行添加

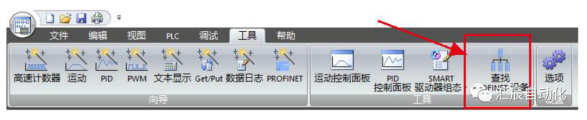

添加后查找連接的PROFINET 設備

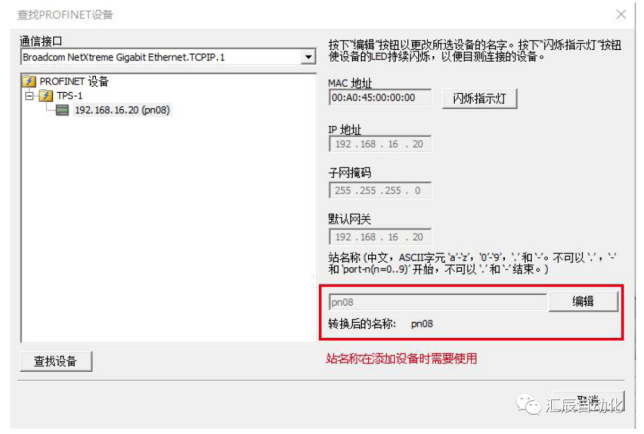

查找PROFINET 設備

PROFINET 網(wǎng)絡配置

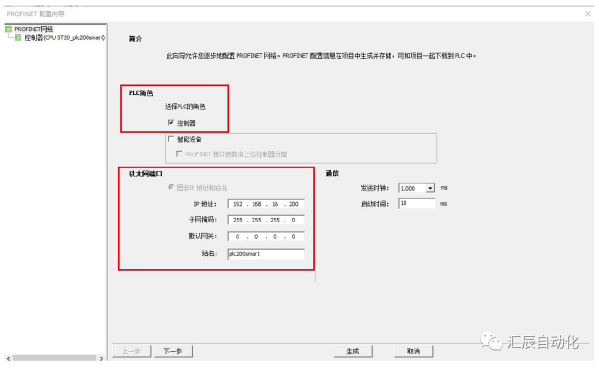

選擇PLC 角色為控制器

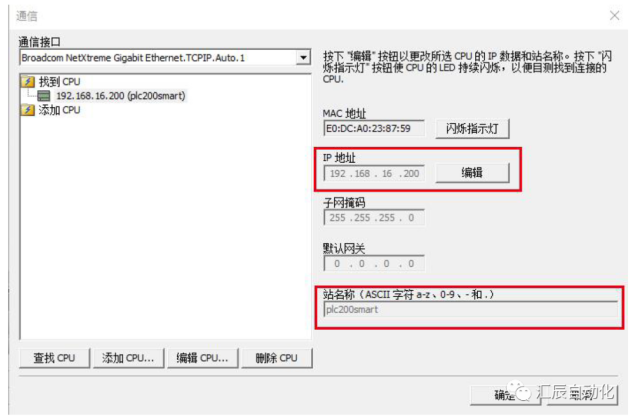

并且修改對應的IP 地址以及站名,與通信時搜索到的PLC 設備保持一致

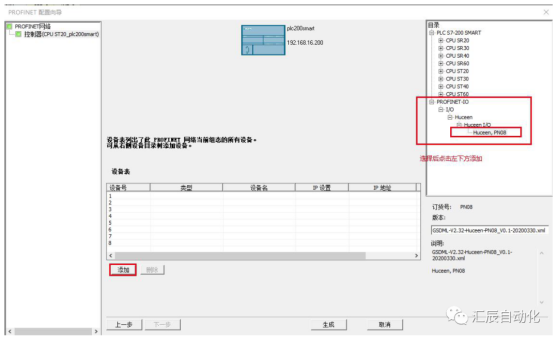

選擇Huceen,PN08 后點擊添加

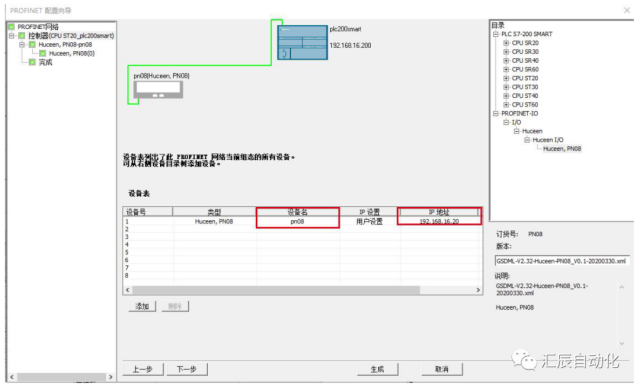

IP 設置選擇用戶設置(與PLC 以及主機處于同一網(wǎng)段下即可)

添加后選擇下一步

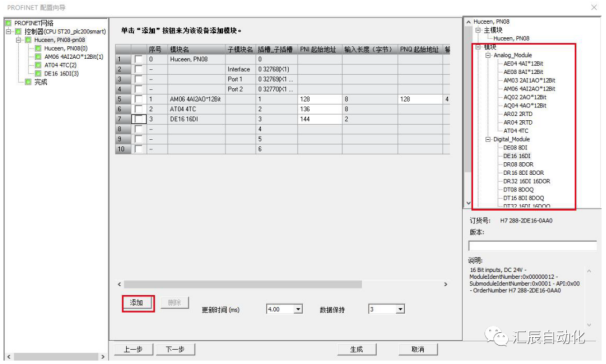

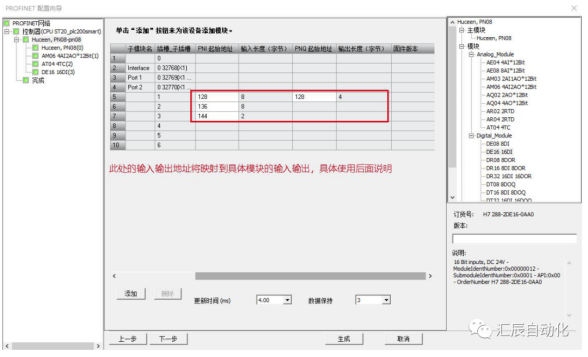

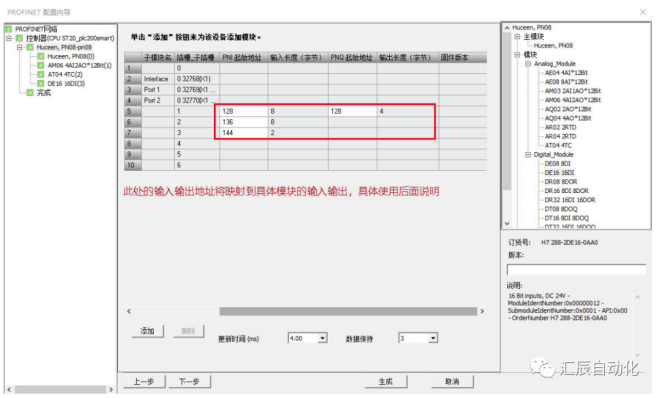

選擇對應的模塊進行添加

此處時可以配置輸入輸出地址的具體配置需要查看

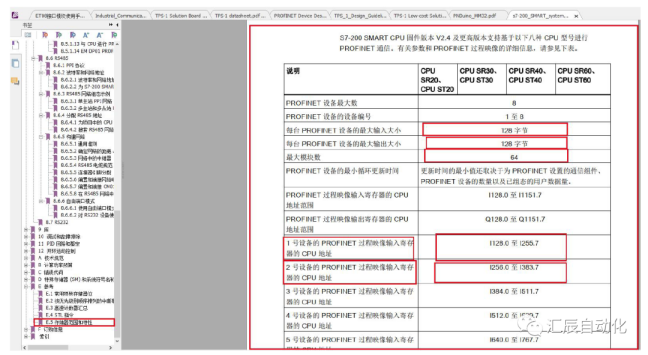

s7-200_SMART_system_manual_zh-CHS 的配置范圍

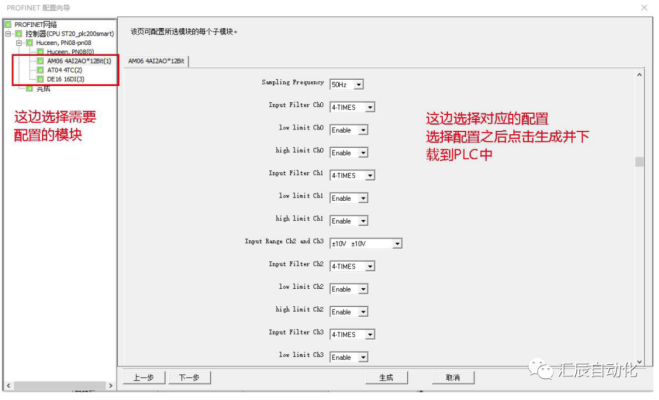

如需對模塊進行配置

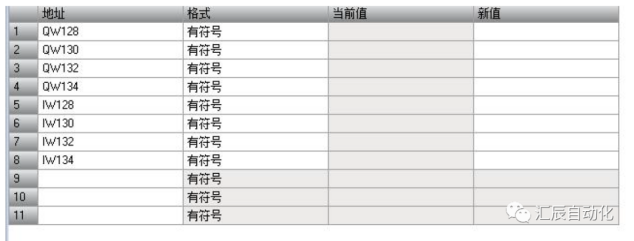

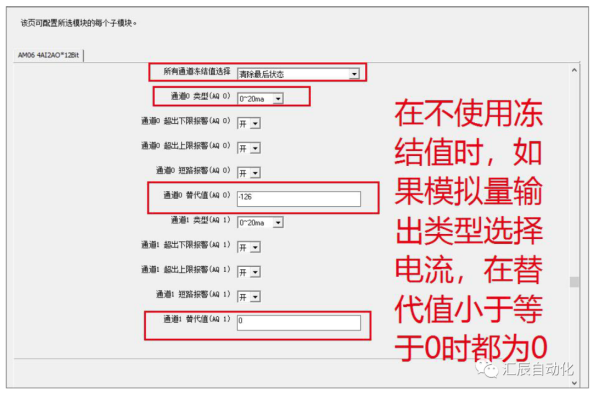

具體模塊的數(shù)據(jù)操作

如第一個模塊為AM06 PNI 的輸入地址為128 使用時的起始地址就是IW128

或者I128.0 與正常的使用一致只是地址需要做一些修改
