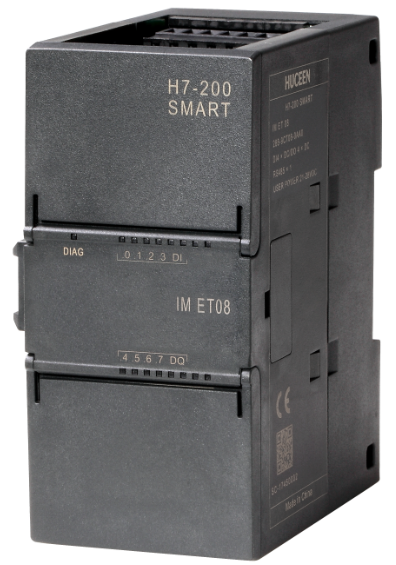

H7-SMART 系列? 擴展機架模塊 型號：H7 288-9ET08-0AA0

H7-SMART 系列  擴展機架模塊

型號：H7 288-9ET08-0AA0

概述

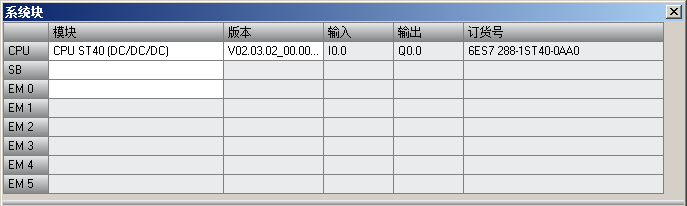

由于“STEP 7-MicroWIN SMART”軟件限制，一個CPU只允許組態6個模塊，對于一些點數需求稍微多一些的應用場合，可能會出現模塊數量不夠掛的情況。針對這個情況，ET08模塊可以為客戶多擴展一排機架（6個模塊），解決上述問題。

擴展原理

PPI傳輸：ET08 接口模塊通過PPI 主站協議必須連接到200/Smart CPU 或其他支持PPI從站協議的CPU 上，才可將ET08 接口模塊后面擴展的I/O 模塊的I/O 數據傳輸?shù)竭h(yuǎn)程PLC的映射區。（PPI 方式最多連接1 個ET08）

S7以太網傳輸：ET08 接口模塊的功能與不帶指令的ST20 類似，只有PPI 從和以太網能與ET08 接口模塊通訊。（以太網方式多個ET08，具體根據以太網客戶端有關）

配置說明鏈接

1.《SMART CPU與ET08PPI通信》

2.《SMART CPU與ET08以太網通信》

3.《S7-1200 PLC與ET08以太網通信》

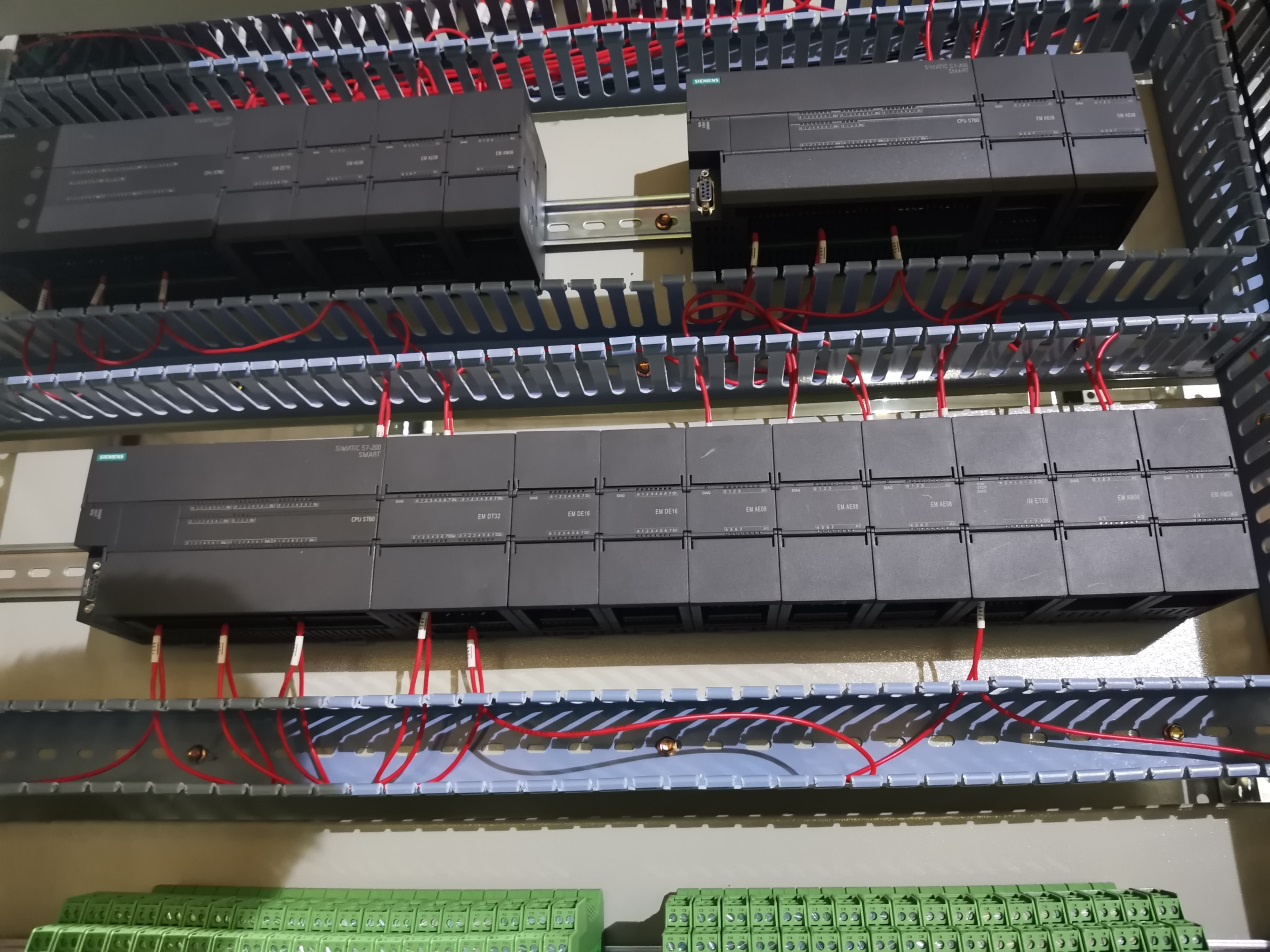

應用現場
