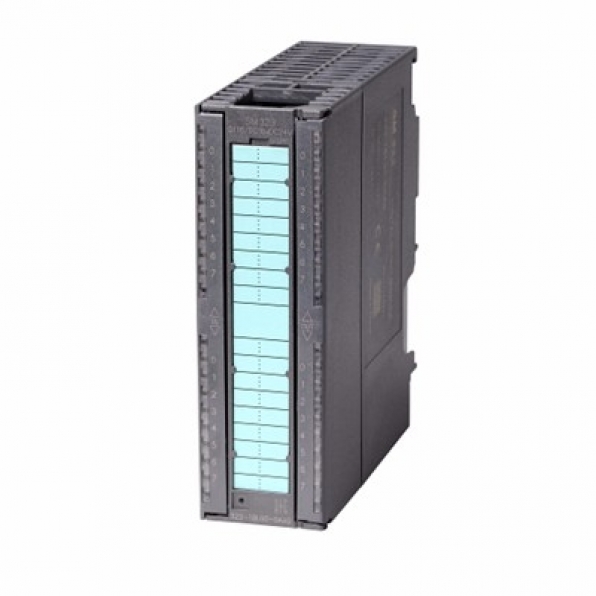

| 型號 | SM323 16DI/16DO | |
| 訂貨號 | H7 323-1BL00-0AA0 | |
| 產品描述 | 16點數字量輸入/16點數字量輸出，24VDC | |
| 常規規范 | 尺寸W×H×D(mm) | 40 x 125 x 117 |
| 功耗 | 典型值6.5W | |
| 背板總線電流 | 35mA | |
| 電源電壓 | DC24V | |
| 前連接器 | 40針連接器 |
| 數字輸入 | 輸入點數 | 16 |
| 輸入類型 | 漏型 |
| 輸入電壓 | 額定值 | 24 VDC |
| 信號"0" | - 30 V 到 ＋5 V | |
| 信號"1" | 13V到30V | |
| 輸入電流 | 典型值7mA |
| 輸入延時 | "0"到"1"跳變 | 1.2ms-4.8ms |
| "1"到"0"跳變 | 1.2ms-4.8ms |
| 電氣隔離 | 通道組之間 | 支持 |
| 通道間每組點數 | 16 | |
| 通道與背板之間 | 支持 |
| 編碼器 | 2線制傳感器 | 支持 |
| 允許靜態電流（最大） | 最大1.5mA |
| 數字輸出 | 輸出點數 | 16 |
| 輸出短路保護 | 支持，電子型 |
| 輸入延時 | "0"到"1"跳變 | 最大 100 μs |
| "1"到"0"跳變 | 最大 500 μs |
| 電氣隔離 | 通道組之間 | 支持 |
| 通道間每組點數 | 8 | |
| 通道與背板之間 | 支持 |
