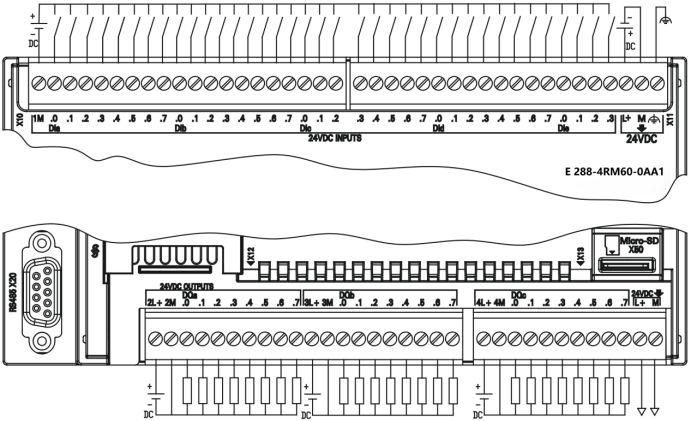

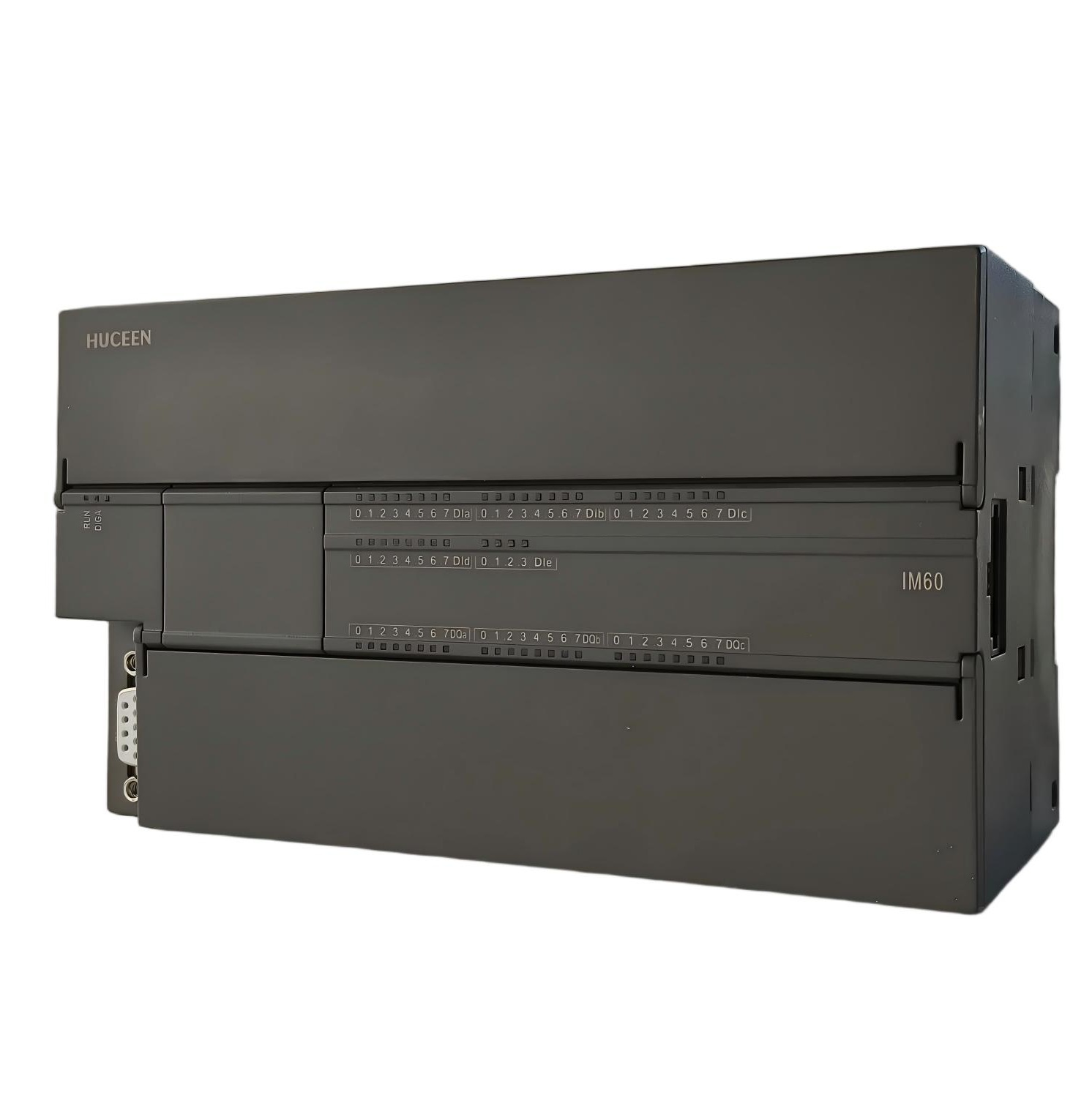

| 型號 | IM 60 | |
| 訂貨號 | E 288-4RM60-0AA1 | |
| 產品描述 | PROFINET從站接口模塊,可擴展16個smart系列模塊 1*RJ45 1*RS485 36DI/24DO | |
| 常規規范 | 尺寸WxHxD（mm） | 175 x 100 x 81 |
| 功耗 | 20 W MAX | |
| 可用電流（EM 總線） | 最大 1400 mA(5 V DC) | |
| 可用電流 (24 V DC輸出) | 最大 300 mA（傳感器電源） | |
| 數字輸入電流消耗（24V DC） | 所用的每點輸入 4 mA | |
| 板載數字量 I/O | 36 點輸入/24 點輸出 | |
| 支持?jǐn)U展模塊數量 | 最多16 個 | |
| 支持?jǐn)U展模塊系列 | E系列模塊 | |
| 固件升級方式 | 支持通過網口升級，支持通過TF卡升級 |
| 通訊規范 | 端口數 | PROFINET (LAN)：1 RS485（COM）：1 |
| 數據傳輸率 | PROFINET (LAN)：10/100 Mb/s RS485（COM）：1.2 Kbps 到 115.2 Kbps | |
| 隔離（外部信號與 PLC 邏輯側） | PROFINET (LAN)：變壓器隔離，1500 V AC RS485：無 | |
| PROFINET IO 設備 | 支持 | |
| PROFINET 循環時間 | 4 ms 到 512 ms | |
| PN IO 數據長度 | 輸入/輸出數據為最長1024字節 | |
| RS485支持協議 | Modbus-RTU主站/從站，最多支持8條讀寫指令 每條指令最多讀寫16個字節 | |
| RS485數據傳輸速率 | 1200bps、2400bps、4800bps、9.6Kbps、19.2Kbps、38.4Kbps、57.6Kbps、115.2Kbps | |
| RS485特征 | ||
| 校驗位 | 無校驗、奇校驗、偶校驗 | |
| 停止位 | 1、2 | |
| 數據位 | 7、8 |
| 電源 | 電壓范圍 | 20.4－28.8V DC |
| 輸入電流（最大負載時） | 無附帶模塊時：220 mA 帶滿6個模塊和傳感器輸出300mA時：710 m | |
| 保持時間（掉電） | 24 V DC 時 100 ms |
| 傳感器電源 | 電壓范圍 | 20.4 到 28.8 V DC |
| 額定輸出電流（最大） | 300 mA | |
| 數字量輸入 | 輸入點數 | 36 |
| 類型 | 漏型/源型（IEC 1 類漏型，I0.0 到 I0.3 除外） | |
| 額定電壓 | 4 mA 時 24 V DC，額定值 | |
| 允許的連續電壓 | ±60 V DC，最大值 | |
| 浪涌電壓 | 200 V DC，持續 0.5 s | |
| 邏輯 1 信號（最?。?/span> | 通道 0 到通道 3: 8 mA 時 4 V DC 其它輸入點：2.5 mA 時 15 V D | |
| 邏輯 0 信號（最大） | 通道 0 到通道 3: 1 mA 時 1 V DC 其它輸入點：1 mA 時 5 V DC | |
| 隔離（現場側與邏輯側） | 707 V DC，持續 1 分鐘 | |
| 隔離組 | 1 | |
| 濾波時間 | 每個通道上可單獨選擇：0、6.4ms、12.8ms | |
| 同時接通的輸入數 | 36 | |
| 電纜長度（最大值），以米為單位 | 屏蔽：500 m 非屏蔽：300 m | |
| 數字量輸出 | 輸出點數 | 24 |
| 類型 | 固態 - MOSFET（源型） | |
| 電壓范圍 | 20.4 到 28.8 V DC | |
| 最大電流時的邏輯 1 信號 | 20 V DC 最小 | |
| 具有 10 KΩ 負載時的邏輯 0 信號 | 0.1 V DC 最大 | |
| 每點的額定電流（最大） | 0.5 A | |
| 每個公共端的額定電流（最大） | 6 A | |
| 燈負載 | 5 W | |
| 通態電阻 | 最大 0.6 Ω | |
| 每點的漏電流 | 最大 10 μA | |
| 浪涌電流 | 8 A，最長持續 100 ms | |
| 隔離（現場側與邏輯側） | 500 V AC，持續 1 分鐘 | |
| 隔離組 | 3 | |
| 開關延遲 | 斷開到接通最長為 50 μs 接通到斷開最長為 200 μs | |
| STOP 模式下的輸出行為 | 關閉輸出/保持上一值/輸出值為 1 | |
| 同時接通的輸出數 | 24 | |
| 電纜長度（最大值），以米為單位 | 屏蔽：500 m 非屏蔽：150 m |
