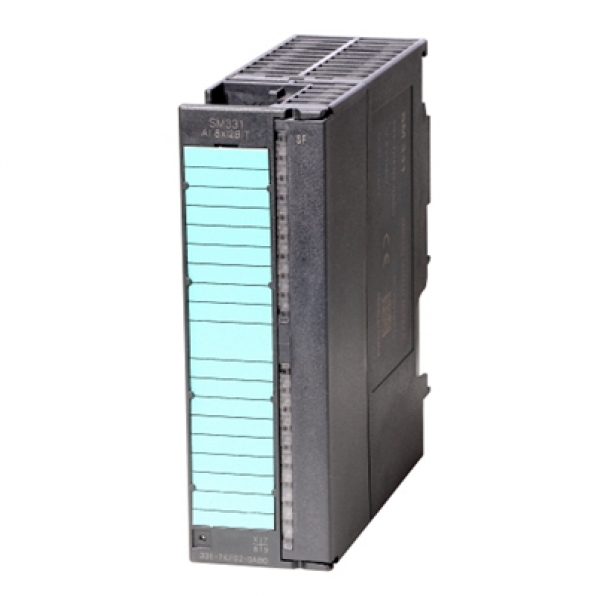

| 型號 | SM331 8AI 全功能型 | |
| 訂貨號 | H7 331-7KF02-0AB0 | |
| 產品描述 | 8通道模擬量輸入，全功能測溫模塊；外部機械量程開關；電流輸入帶過流保護；分辨率14位 | |
| 常規數據 | 尺寸W×H×D(mm) | 40 x 125 x 117 |
| 功耗 | 典型值 1 W | |
| 背板總線電流 | 30mA | |
| 電源電壓 | DC24V | |
| 前連接器 | 20針前連接器 |
| 輸入路數 | 標準 | 8 |
| 阻性傳感器 | 4 |
| 阻性傳感器的恒定電流 | 電阻溫度計和電阻測量 0 ? 到 600 ? | 0.8mA |
| 電阻測量 0 到 6 k?， PTC，硅溫度傳感器 | 無 |
| 輸入類型及范圍 | 電壓 | ±80mV、±250mV 到±500 mV、± 1V、±2.5V、±5V、1-5V、±10V |
| 電流（4線） | ±3.2mA、±10mA、±20mA，0mA到 20mA、4mA到20mA | |
| 電流（2線） | 4 mA 到 20 mA | |
| 電阻器/PTC | 150Ω、300Ω、600Ω | |
| 熱電阻 | Pt100，Ni100 | |
| 熱電偶 | 類型 E、 N、 J、 K、 L |
| 基本誤差限制（25°C 時的操作極限） | 電壓 | ± 0.6 % |
| 電流 | ± 0.5 % | |
| 電阻 | ± 0.5 % | |
| 溫度 | Pt100/Ni100：±0.5 %、熱電偶：±0.7 % |
| 溫度補償 | 內部溫度補償 | 有 |
| 通過補償插口外部溫度補償 | 無 | |
| 0 °C 參比接點的溫度補償 | 有 |
| 中短/診斷/狀態信息 | 超限中斷 | 通道0和2 |
| 診斷中斷 | 可編程 | |
| 診斷信息可讀 | 有 | |
| 分辨率 | 13位+符號位 |
| 電氣隔離 | 通道之間 | 無 |
| 通道與背板總線之間 | 支持 | |
| 導線長度 | 200m；80mV時50m，且?guī)в袩犭娕?/span> |
