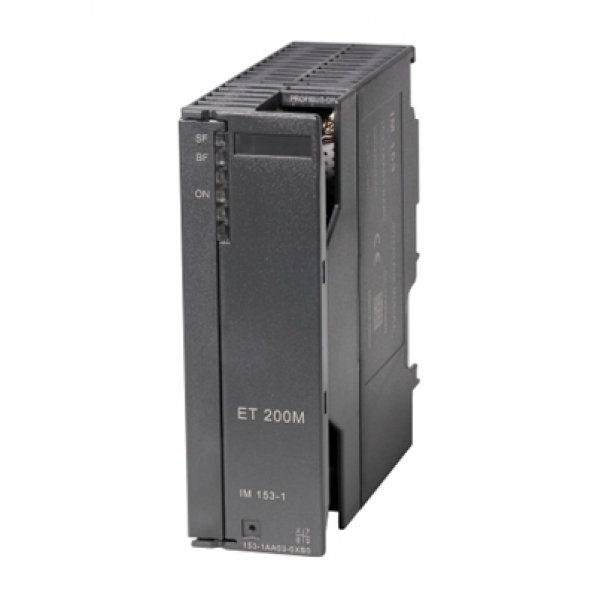

| 型號 | IM153 Profibus DP從站接口模塊 | |
| 訂貨號 | H7 153-1AA03-0XB0 | |
| 產品描述 | 用于Profibus DP分布式I/O系統的接口模塊,每個從站可以連接8個H7-300擴展模塊 | |
| 常規規范 | 尺寸WxHxD（mm） | 40×125×120 |
| 功耗 | 3W | |
| 電源電壓 | DC24V | |
| 節點地址 | 允許1-125 | |
| 最大擴展模塊 | 8 |
| 通訊功能 | 線路協議 | PROFIBUS DP |
| 接口 | ||
| Profibus DP 輸出電流 | 最大90mA | |
| 通信接口 | ||
| 連接點 | 9針 SUB-D | |
| 傳輸方法 | RS-485 | |
| 最大通訊速率 | 12 Mbit/s 自動識別總線系統 | |
| 地址空間 | ||
| 輸出（最大） | 128 Byte | |
| 輸入（最大） | 128 Byte | |
| 組態軟件 | STEP7/COM PROFIBUS/第三方應用軟件, 使用GSD文件 | |
| 隔離電壓 | 500V | |
| 輸出電壓 | 5V DC | |
| 輸出電流（5VDC時） | 最大1A (對于背板總線) |
