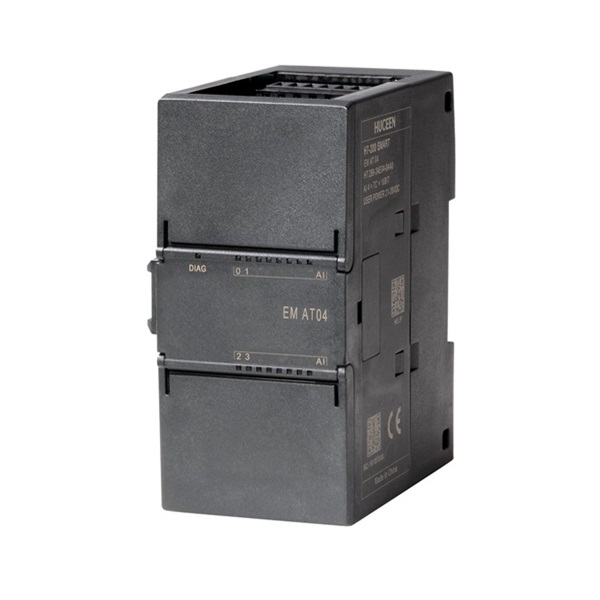

| 型號 | EM AT04 | |
| 訂貨號 | E 288-3AT04-0AA1 | |
| 產品描述 | 4通道熱電偶測溫模塊 | |
| 常規規范 | 尺寸WxHxD（mm） | 47×100×81 |
| 功耗 | 1.5W | |
| 電流消耗（SM總線) | 120mA | |
| 電流消耗（24V DC) | 40mA |
| 數字輸入 | 輸入點數 | 4 |
| 范圍 /額定范圍（數據字） 過沖/下沖范圍（數據字） 上溢/下溢（數據字 | 請參照熱電偶選型表 | |
| 測量原理 | Sigma-delta |
| 分辨率 | 溫度 | 0.1°C/0.1°F |
| 電壓 | 15+符號 | |
| 最大耐壓 | ±60V |
| 隔離 | 現場側與邏輯側 | 500V AC |
| 現場側與24VDC側 | 500V AC | |
| 24VDC側與邏輯側 | 500V AC | |
| 通道間隔離 | 有 | |
| 共模抑制 | 120V AC時，>120dB | |
| 重復性 | ±0.05％FS | |
| 冷端誤差 | ±1.5°C | |
| 電纜回路電阻（最大） | 100Ω | |
| 診斷 | 上溢/下溢；斷路；24VDC低壓 | |
| 電纜長度 | 100m，屏蔽雙絞線 |
| 抑制頻率選擇 | 400Hz(2.5ms) | 積分時間：10ms 4塊通道模塊更新時間：0.143s |
| 60Hz(16.6ms) | 積分時間：16.67ms 4塊通道模塊更新時間：0.223s | |
| 50Hz(20ms) | 積分時間：20ms 4塊通道模塊更新時間：0.263s | |
| 10Hz(1000ms) | 積分時間：100ms 4塊通道模塊更新時間：1.225s |
注：當選擇400Hz抑制時，為保證模塊分辨率及精度，積分時間應當為10ms。同時，該選擇也會抑制頻率為100Hz和200Hz的噪聲。測量熱電偶時建議使用100ms的積分時間。使用更小的積分時間將增大溫度讀數的重復性誤差。
