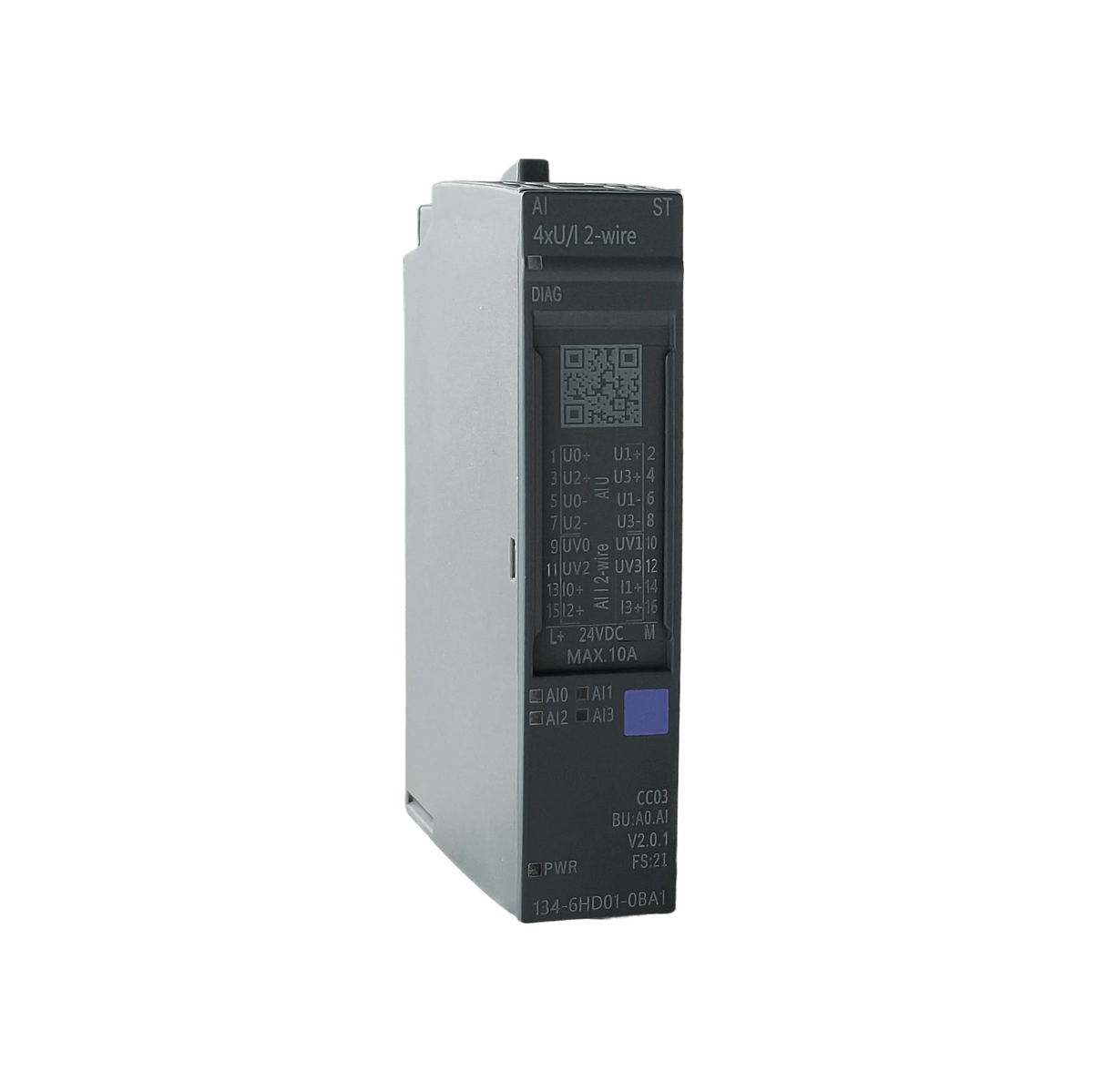

| 型號 | 4AI 電壓電流標準型 | |
| 訂貨號 | P7 134-6HD01-0BA1 | |
| 產品描述 | AI 4xU/I 2-wire ST | |
| 常規規范 | 供電電壓: | 額定值 (DC)：24 V 允許下限 (DC)：19.2 V 允許上限 (DC):28.8 V |
| 極性反接保護 | √ | |
| 功耗,典型值 | 0.85 W |
| 使用環境 | ||
| .STEP 7 TlA Portal | V14以上 | |
| .STEP 7 | V5.5 SP3以上 | |
| 模擬量輸入通道數: | 4 | |
| 輸入信號類型（分辨率） | ±5V（16位包含符號） ±10V（16位包含符號） 1到5V（15位） 0到10V（15位） 0mA到20mA（15位） 4mA到20mA（15位） | |
| 轉換時間(每通道) | 180/60/50 ms | |
| 抑制頻率 | 16.6/50/60 Hz | |
| 屏蔽電纜長度,最大 | 1000 m; 電壓信號 200 m | |
| 平滑級數 | 無、4、8、16 倍 | |
| 基座單元類型 | A0 A1 | |
| 診斷中斷: | √ | |
| 診斷功能: | ? 電源電壓監控 ? 斷線（4至20 mA時） ? 短路（1至5V或2-wire時） ? 累積故障 ? 溢出/下溢 | |
| 基本精度（25 ℃ 時） | ? 電壓：±0.3 % ? 電流：±0.3 | |
| 全溫度范圍精度（-30℃至60℃） | ? 電壓：±0.5 % ? 電流：±0.5 % | |
| 通道和背板總線之間隔離 | √ | |
| 通道之間隔離 | √ | |
| 運行中的環境溫度： | ? 水平安裝，最小值：-30℃ ? 水平安裝，最大值：60℃ ? 垂直安裝，最小值：-30℃ ? 垂直安裝，最大值：50℃ | |
| 模塊寬度 | 15mm |
